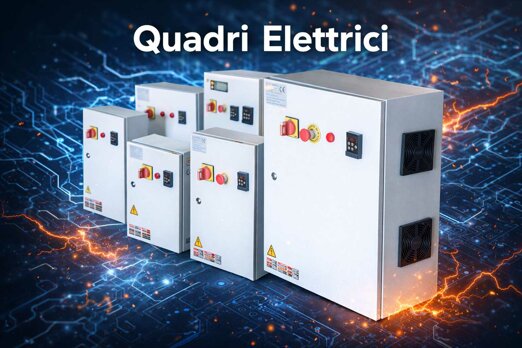

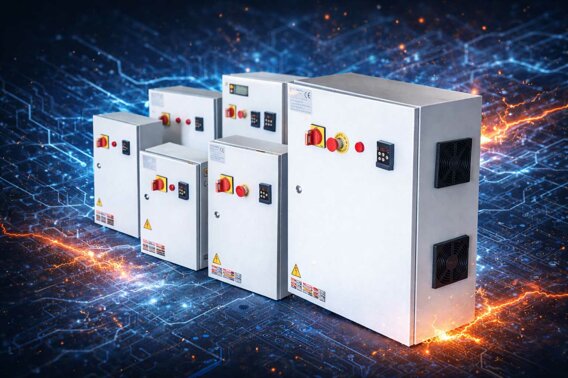

Quadri di comando con o senza inverter
con ventola di raffredamento
CONTROL CORE - EASY
QETSFP0T0L0S VFS15 - 4037PLW1

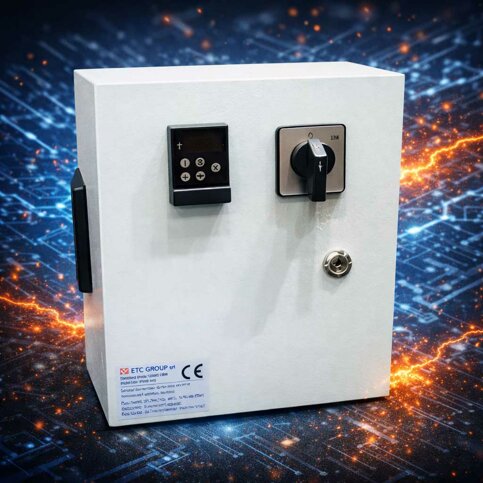

Quadro Elettrico Control Core-EASY
– predisposto per doppio inverter fino a 4 kW
Il quadro Control Core-EASY è progettato per applicazioni professionali dove è richiesta la gestione automatica di motori, luci, valvole gas, filtri elettrostatici e generatori di ozono.
Costruito in carpenteria metallica IP55, è ideale per impianti industriali, impianti bordo macchina e sistemi automatizzati.
🔧 Caratteristiche principali:
Predisposto per uno o due inverter (fino a 4 kW totali)
Supporta inverter TOSHIBA o INVT, fornibili su richiesta
Potenza nominale: fino a 4 kW per motore
Alimentazione: 323–550 Vca – 50/60 Hz
Dimensioni: 300 x 400 x 200 mm
Grado di protezione IP55 – installazione in ambienti industriali
🧠 Funzioni disponibili:
Controllo motori (con o senza inverter)
Gestione valvole gas
Comando filtri elettrostatici e ozono
Controllo luci e altri accessori
Commutatore Start/Stop, potenziometro ABB, spia LED di anomalia
Fungo di emergenza con arresto certificato
✅ Disponibile in quantità, ideale per:
Sistemi bordo macchina
Cappe aspiranti professionali
Automazioni personalizzate e impianti modulari
📦 Versioni personalizzate disponibili su richiesta.
Quadro Elettrico Control Core-EASY
– predisposto per doppio inverter fino a 22 kW
Il quadro Control Core-EASY è progettato per applicazioni professionali dove è richiesta la gestione automatica di motori, luci, valvole gas, filtri elettrostatici e generatori di ozono.
Costruito in carpenteria metallica IP55, è ideale per impianti industriali, impianti bordo macchina e sistemi automatizzati.
🔧 Caratteristiche principali:
Predisposto per uno o due inverter (fino a 11 kW totali)
Supporta inverter TOSHIBA o INVT, fornibili su richiesta
Potenza nominale: fino a 22 kW per motore
Alimentazione: 323–550 Vca – 50/60 Hz
Dimensioni: 300 x 400 x 200 mm
Grado di protezione IP55 – installazione in ambienti industriali
🧠 Funzioni disponibili:
Controllo motori (con o senza inverter)
Gestione valvole gas
Comando filtri elettrostatici e ozono
Controllo luci e altri accessori
Commutatore Start/Stop, potenziometro ABB, spia LED di anomalia
Fungo di emergenza con arresto certificato
✅ Disponibile in quantità, ideale per:
Sistemi bordo macchina
Cappe aspiranti professionali
Automazioni personalizzate e impianti modulari
📦 Versioni personalizzate disponibili su richiesta.
cod. CINTIA45
Cassetta Universale in Acciaio
– IP65 | 300x400x200 mm
La cassetta universale in acciaio da 300x400x200 mm è progettata per garantire massima protezione e affidabilità in ogni contesto industriale o impiantistico.
Realizzata con corpo monoblocco in lamiera d’acciaio piegata e saldata, presenta una struttura a croce rinforzata e un profilo anteriore a doppio spessore, che conferisce maggiore resistenza meccanica e durabilità nel tempo.
🔹 Grado di protezione IP65 – Ideale per installazioni in ambienti polverosi o umidi, protegge efficacemente le apparecchiature interne da infiltrazioni e agenti esterni.
🔹 Porta piena con retro piatto, per un’estetica lineare e una gestione ottimale dello spazio.
🔹 Colore standard RAL7035 grigio chiaro, perfettamente integrabile in ogni contesto industriale.
🔹 Struttura resistente ma leggera, ottenuta da un unico foglio di lamiera lavorato con precisione.
Questa cassetta rappresenta la soluzione ideale per quadri elettrici, componenti di controllo, automazione e impiantistica tecnica, dove sono richiesti robustezza, affidabilità e facilità di installazione.
📄 Certificazioni: su richiesta o in base alla fornitura – contattaci per maggiori dettagli.
⚙️ Contatto pulito: semplicità automatica, intelligenza integrata
I nostri quadri di comando con inverter non si limitano a gestire motori: sono progettati per pensare in modo intelligente.
Grazie al contatto pulito integrato, puoi controllare automaticamente i dispositivi collegati in modo sincronizzato, sicuro e senza complicazioni.
🔁 Un solo impulso. Infinite possibilità.
All’avvio del motore, il contatto pulito si chiude e attiva in automatico tutti i componenti esterni collegati.
Basta un segnale per controllare:
✅ Valvole a gas
✅ Filtri elettrostatici
✅ Generatori di ozono
✅ Luci della cappa
Tutto si accende insieme, tutto lavora in armonia.
Nessun interruttore manuale, nessun errore di sincronizzazione.
⚡ Efficienza automatica, vantaggi reali
Con il contatto pulito:
🔌 Riduci il cablaggio e i tempi di installazione
💡 Contieni i consumi energetici attivando solo ciò che serve
🔧 Elimini centraline e controlli superflui
🌬️ Ottimizzi il trattamento dell’aria con gestione intelligente
✅ Più controllo, meno pensieri
Il contatto pulito è la soluzione ideale per chi cerca affidabilità automatica e desidera un sistema sempre reattivo, ordinato e senza sprechi.
Perfetto per impianti industriali, cucine professionali e sistemi modulari, migliora la funzionalità e semplifica ogni installazione.
Tecnologia pronta all’uso. Intelligenza che fa la differenza.
