Impianti di aspirazione localizzata: come dimensionarli e verificarli davvero

Prima catturare, poi filtrare

Negli impianti di aspirazione industriale, artigianale o di cucina professionale, l'obiettivo non è semplicemente "aspirare aria", ma intercettare l'inquinante il più vicino possibile al punto in cui nasce, prima che si diluisca nell'ambiente.

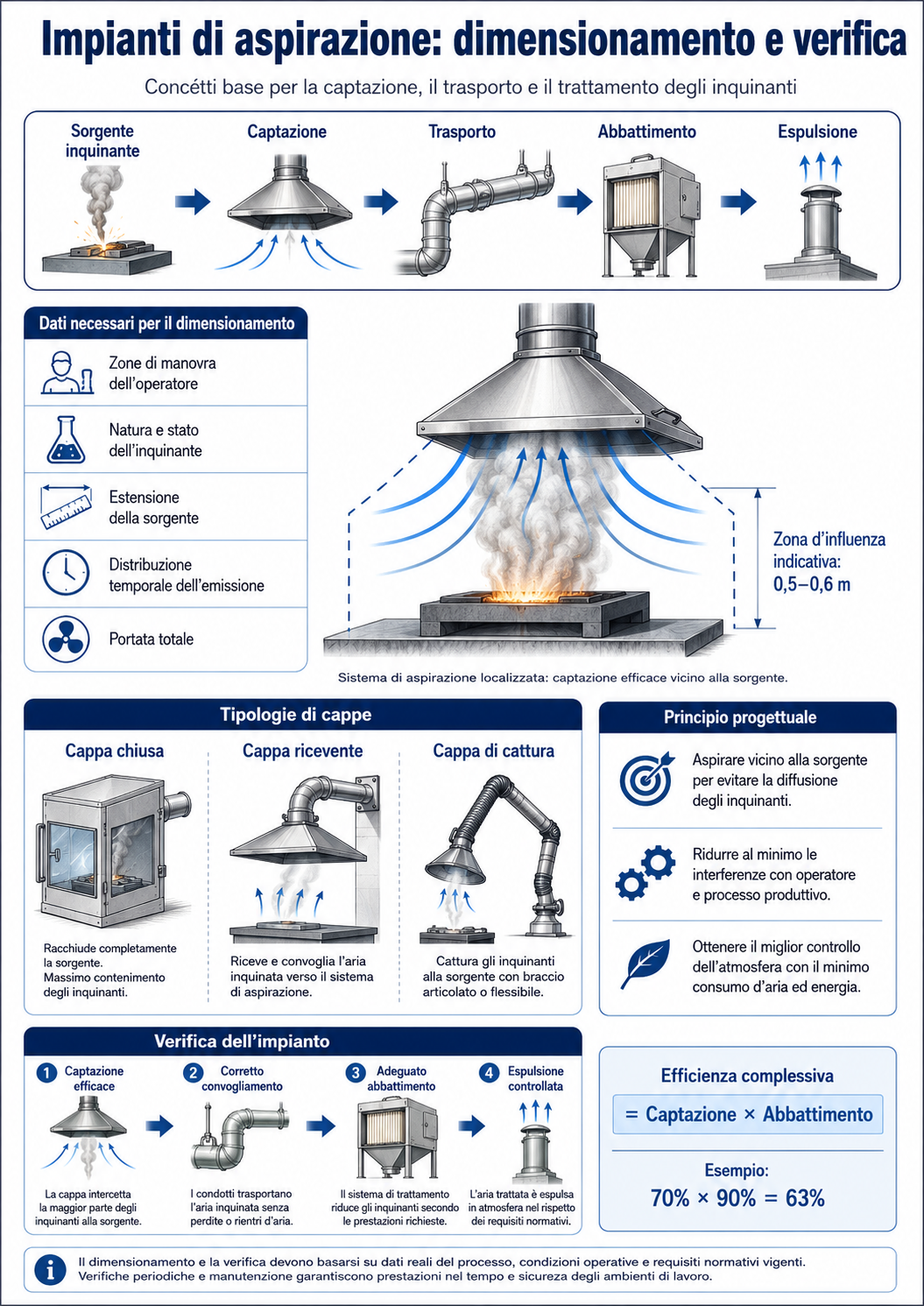

Un sistema di abbattimento, anche molto efficiente, lavora correttamente solo se l'inquinante viene prima convogliato dentro l'impianto. La sequenza logica corretta è sempre la stessa: generazione dell'inquinante → captazione localizzata → trasporto nel condotto → trattamento e abbattimento → espulsione o ricircolo, se ammesso.

Un errore frequente è pensare che aumentando la portata si risolva sempre il problema. In realtà una portata eccessiva può aumentare consumi, rumorosità e depressione del locale, senza garantire una reale cattura se la cappa è posizionata male o se l'aria di reintegro disturba il pennacchio dei fumi.

Le tre tipologie di cappe

Cappa chiusa o semi-chiusa. È la soluzione più efficace perché l'inquinante viene confinato fisicamente: cabine di verniciatura, cappe da laboratorio, box di contenimento. Richiede meno portata, perché l'aria non deve "inseguire" l'inquinante da lontano.

Cappa ricevente. Sfrutta il movimento naturale dei fumi caldi che salgono: cappe sopra forni, cucine professionali, vasche calde, processi termici. Deve ricevere il flusso naturale senza contrastarlo: se è troppo alta, troppo piccola o disturbata da aria laterale, una parte dei fumi sfugge.

Cappa di cattura. È una bocca laterale, frontale o puntuale che deve creare una velocità d'aria sufficiente a trascinare l'inquinante: bracci aspiranti, fessure, aspirazioni su saldatura o molatura. È la tipologia più delicata, perché la velocità di aspirazione decade molto rapidamente con la distanza: la zona d'influenza pratica di molte cappe di cattura tradizionali è dell'ordine di 0,5–0,6 metri, valore indicativo che dipende da geometria, flange e correnti ambientali.

La velocità di cattura: il vero criterio di progetto

La velocità di cattura è la velocità dell'aria necessaria nel punto in cui si genera l'inquinante, per vincere le correnti ambientali e trascinarlo verso la cappa. Non va confusa con la velocità nel tubo, con la velocità in bocca alla cappa, né con la portata del ventilatore.

Valori indicativi di partenza:

• evaporazione di solventi e colle in aria calma: 0,25–0,50 m/s
• saldatura, galvanica, decapaggio: 0,50–1,00 m/s
• verniciatura a spruzzo, insaccatura: 1,00–2,50 m/s
• mola, smerigliatura, sabbiatura: 2,50–10,00 m/s

Sono valori guida iniziali: la prestazione reale dipende da geometria, distanza, disturbi ambientali e configurazione della sorgente, e va sempre verificata sul campo.

L'aria di reintegro può rovinare tutto

Ogni impianto che estrae aria deve ricevere aria di compensazione. Se il reintegro entra in modo turbolento, freddo o con velocità elevata — porte aperte, finestre, bocchette orientate contro la cappa — può spingere l'inquinante fuori dalla zona di cattura. Studi sperimentali sulle cappe da cucina hanno mostrato che configurazioni diverse dell'aria di compensazione possono cambiare l'efficienza di cattura anche di oltre il 30%. Una cappa può avere una portata elevata e funzionare male.

Efficienza complessiva = captazione × abbattimento

Il rendimento reale di un impianto sull'ambiente dipende da due efficienze distinte. Esempio pratico: se la cappa cattura il 70% dei fumi e il filtro abbatte il 90% di ciò che entra, l'efficienza reale non è il 90%, ma 0,70 × 0,90 = 63%.

Molti impianti sembrano avere il filtro sottodimensionato, ma il vero problema è a monte: la cappa non cattura bene. Nessun sistema di abbattimento può trattare l'inquinante che non gli arriva.

Come si verifica un impianto esistente

Una verifica seria comprende: rilievo geometrico, misura della portata reale, velocità nei condotti, velocità di cattura nel punto di emissione, smoke test per visualizzare i flussi, controllo delle correnti trasversali e dell'aria di reintegro, perdite di carico, stato dei filtri, rumorosità e — quando necessario — analisi degli inquinanti prima e dopo il sistema di abbattimento.

Lo smoke test è particolarmente utile perché rende visibile ciò che normalmente non si vede: rientri, fughe laterali, turbolenze e zone morte.

Il ruolo di ETC Group

ETC Group progetta e produce sistemi di abbattimento fumi e odori — abbattitori ad acqua serie AH, elettrostatici, carboni attivi, ozono — esportati in oltre 30 Paesi. È l'unico produttore italiano di abbattitori di fuliggine con certificazione IMQ, con prestazioni verificate da laboratorio accreditato ACCREDIA: nelle prove documentate secondo UNI EN 13284-1, il particolato è passato da 516,5 a 24,8 mg/Nm³, pari a una riduzione del 95,2% nelle condizioni di prova certificate.

Affianchiamo progettisti e clienti nella fase di progettazione e nella scelta della tecnologia di abbattimento più adatta all'applicazione, in regime di sola fornitura.
