| Caratteristica Valore Altezza filtro 50 cm Altezza aspiratore 44 cm Altezza totale 94 cm Profondità del filtro 56 cm Larghezza 62 cm Carico acqua fredda 1/2" Scarico condensa in fogna 1" Diametro ingresso Ø 150 mm Diametro uscita Ø 140-150 mm Caratteristica | Valore |
|---|---|
| Altezza filtro | 50 cm |
| Altezza aspiratore | 44 cm |
| Altezza totale | 94 cm |
| Profondità del filtro | 56 cm |
| Larghezza | 62 cm |
| Carico acqua fredda | 1/2" |
| Scarico condensa in fogna | 1" |
| Diametro ingresso | Ø 150 mm |
| Diametro uscita | Ø 140-150 mm |
Scheda Tecnica
Manuale d'uso
ASPIRATORI PER ALTE
TEMPERATURE
+300°
Codice. INOX.4.EBR280
ETC Group S.r.l. Socio Unico
Zona industriale Pirano, Tavullia
Str. Delle Campagne, 10
61010 Tavullia PU - ITALY
Per percorso con camion clicca Qui
Tel.
+39 0721 1839937
+39 0541 955062
+39 0541 1646150
WhatsApp-web +39 373 7755779
E-Mail COMPARTIMENTI
informazioni@etcgroupsrl.biz
commerciale@etcgroupsrl.biz
tecnico@etcgroupsrl.biz
contabilita@etcgroupsrl.biz
P. IVA e C. F: IT 04083110405
Reg. imp. di Pesaro N. REA - PS – 196574
- Cappa con funzionamento ad acqua
- Abbattitori per forni a legna
- Abbattitori per forni elettrici
- Abbattitori per griglie a carbone
- Depuratori ai carboni attivi
Abbattitori di Fuliggine
per forni a legna da pizzeria
Gli Abbattitori di fuliggine della gamma AH con funzionamento ad acqua, sono ideali per forni a legna da pizzeria, forni per la panificazione, griglie di ogni tipo e tostartici di caffè.
La scelta del macchinario giusto per la propria attività dipende da molti fattori da valutare insieme, ma genericamente quello che li distingue uno dall'altro è la quantità dell'aria trattata da ciascuno di essi.
Qui di seguito, i quattro modelli di nostra produzione.

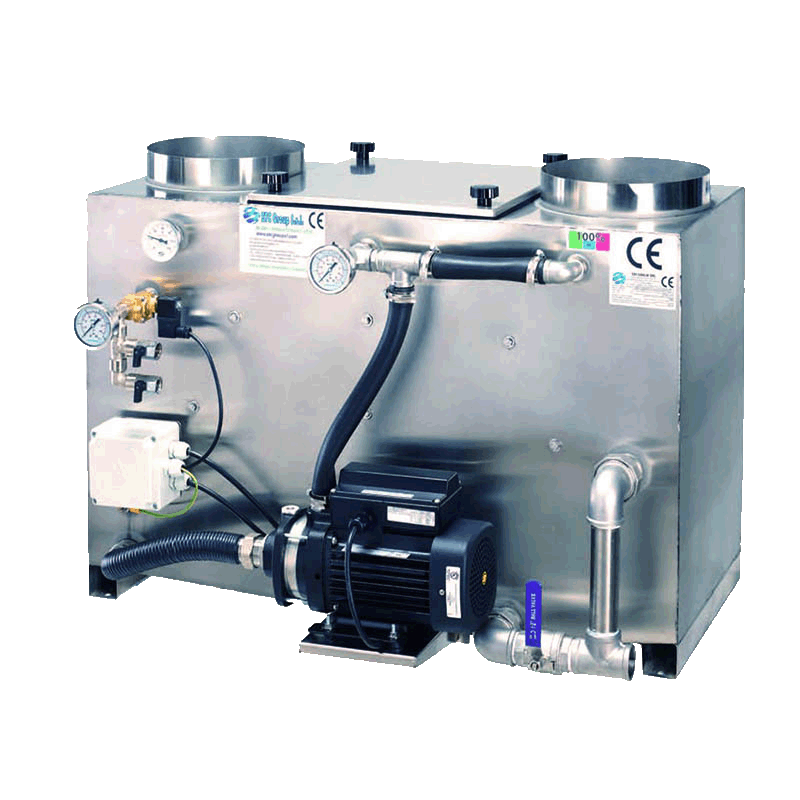

L’abbattitore AH 250 è costruito per eliminare particolato carbonioso (soot) e impurità di vario genere dai fumi di combustione.
Trattamento:
350 m³/h (senza ventola)
Fino a 1.300 m³/h (con ventola)
Sistema di depurazione fumi e fuliggine per forni a legna da pizzeria con aspiratore indipendente.
Trattamento:
200 m³/h (senza ventola)
Fino a 800 m³/h (con ventola)
Abbattitore di fuliggini per fumi di scarico dei forni da pizzeria, panifici
e per le caldaie a biomassa.
Trattamento:
350 m³/h (senza ventola)
Fino a 1.300 m³/h (con ventola)
L’abbattitore AH 300 è costruito per eliminare particolato carbonioso (soot) e impurità di vario genere dai fumi di combustione.
Trattamento:
Fino a 600 m³/h (senza ventola)
Fino a 3.500 m³/h (con ventola)
Contattaci con fiducia e troveremo insieme la migliore soluzione alle tue esigenze.
CERTIFICATI
Gli abbattitori di fuliggine e grassi AH 400, AH 300, AH 250, AH 200 e Clinear sono testati e certificati IMQ secondo le normative CE.
Ogni abbattitore viene rigorosamente prodotto in Italia dall' ETC Group S.R.L. e collaudato con scrupolosità da tecnici specializzati all'interno della nostra azienda.

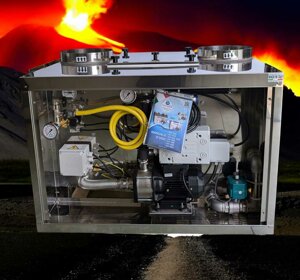

Abbattitori di fuliggine e grassi.
Gli abbattitori di fuliggine sono dispositivi con funzionamento ad acqua per il trattamento della fuliggine e dei fumi per forni a legna da pizzeria, caldaie a biomassa e riduzione dei fumi e microparticolato delle tostatrici di caffè.
E' un importane e unico sistema certificato di abbattimento del microparticolato proveniente dalle stufe a legna.
L’abbattitore tratta la fuliggine anche a macchina spenta. E' il prodotto più tecnologico oggi in commercio.
Completamente automatico. Ha il più basso consumo di energia elettrica e dell’acqua.
Costruito interamente in acciaio inox con uno spessore 15/10, comprese le raccorderie interne ed esterne dell’abbattitore.
Un componente importante è la pompa modello Grunfos CM, praticamente indistruttibile.
Oltre ad avere bassi consumi, i nostri abbattitori di fuliggine sono anche i più efficaci oggi in commercio.
Non necessitano di manutenzioni particolari ma solo di una pulizia di 15 minuti una volta al mese.
Accessori per affinare il trattamento dei fumi nei forni a legna.
Sopra il cassoncino, deve essere installata una tramoggia (fornita), anch’essa vincolata tramite viti e siliconata.
Al disopra di tutto, va fissato la ventola, tramite il suo incastro d. 250 maschio/femmina.
Si consiglia di vincolare la ventola a un supporto fisso (es. con staffe a parete di opportuna lunghezza) perché essa non vibri.
NOTA:
il dispositivo FILTERPACK non garantisce una filtrazione assoluta. In alcuni casi, tra l’abbattitore e il filterpack, viene praticata un’apertura, munita di valvola a farfalla, allo scopo di far entrare aria fresca che contribuisce alla condensazione del vapore.
In caso si vogliano eliminare maggiormente gli odori, o si voglia attenuare la diffusione del vapore in uscita dalla macchina, o ancora in caso di fumi per i quali siano richiesti trattamenti supplementari, è disponibile un apparato di post trattamento che fa capo a setti filtranti di vario tipo, applicabile in uscita dalla macchina.
Questo apparato, per la sua resistenza, va munito necessariamente di ventola e inverter.
Il Filterpack è un cassoncino porta filtri con 4 scanalature
per l’appoggio dei filtri stessi. Non può appoggiarsi
direttamente sulla macchina, in quanto lo sbocco della
macchina stessa e le dimensioni del filterpack non sono le stesse. Vi è quindi un collettore, che va vincolato all’uscita della macchina con una schiera di viti. Una seconda corona di viti vincolerà il collettore al cassoncino.
Le giunzioni devono essere siliconate.

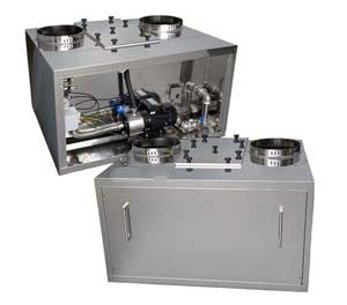

Copertura parziale per esterno
Proteggi il tuo macchinario con le nuove coperture per esterno in acciaio inox AISI 304, progettate specificamente per i modelli AH 200, AH 250, AH 300, AH 400, AH 500 e AH 600.
Resistenza e durata nel tempo:
Realizzate in acciaio inox AISI 304 di alta qualità, queste coperture offrono una protezione superiore contro gli agenti atmosferici, garantendo la massima durata nel tempo e preservando l'integrità delle parti elettriche del tuo sistema AH.
Protezione completa:
La struttura robusta e il design accurato delle coperture assicurano una protezione completa da pioggia, neve, vento, polvere e altri elementi esterni, prevenendo danni e malfunzionamenti.
Facilità di installazione:
Le coperture sono facili da installare e si adattano perfettamente ai diversi modelli AH, garantendo un'integrazione armoniosa con il tuo sistema.
Vantaggi:
Maggiore durata del sistema AH: Protegge le parti elettriche da umidità, corrosione e altri danni causati dagli agenti atmosferici.
Riduzione dei costi di manutenzione: Previene guasti e malfunzionamenti, riducendo la necessità di interventi di riparazione.
Miglioramento dell'estetica: Dona un aspetto professionale e curato al tuo sistema AH.
Facilità di pulizia: La superficie liscia in acciaio inox è facile da pulire e mantenere.
Investi nella protezione del tuo sistema AH con le nuove coperture per esterno in acciaio inox AISI 304!

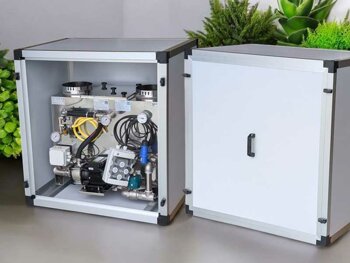

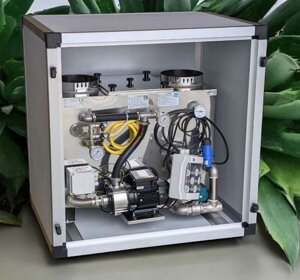

Copertura totale per esterno
Copertura totale per esterno CLINEAR
Copertura totale per esterno AH
Le coperture totali per esterno sono costruite in telaio profilato di alluminio e tamponato tramite pannellatura sandwich con spessore 25 mm, supporto interno ed esterno in alluminio pre verniciato di colore bianco grigio e spessore 0,5 mm di schiuma poliuretano espanso a celle
chiuse (superiori al 95%) densità 47 kg /m³ conduttività termica W/(m°C) 47+_2 isolamento acustico 40 dB con un peso della struttura estremamente leggera.
Le coperture hanno una grandezza massima superiore alle dimensioni delle rispettive macchine di 20 cm per lato, e non sono standard, ma possono essere assemblabili secondo le richieste del cliente.
Quando l’abbattitore viene posizionato all’esterno è
obbligatorio la sua copertura esterna o la protezione della macchina dagli agenti atmosferici mediante coperture adeguate, per impedire il gelo e la pioggia di danneggiare le parti elettriche della macchina.
La copertura per esterno deve essere installata anche in tutti i casi dove il rumore della macchina potrebbe creare fastidi e molestie, anche se l’abbattitore produce un livello molto basso la copertura è necessaria soprattutto la notte quando i limiti di legge sono molto bassi.
Valvola motorizzata elettrica e
Quadro di comando
Inoltre le valvole motorizzate elettriche di scarico diventano indispensabili anche quando gli abbattitori di fuliggine lavorano nelle condizioni dove si presenta una eccessiva produzione di micro particolato e o quando il lavoro deve essere continuo 24 ore (come per esempio nelle caldaie a biomassa)
Le valvole sono costruite in acciaio inox e di ottima fattura, con motori potenti per lavorare anche nelle condizioni gravosi.
Le valvole motorizzate elettriche di scarico in acciaio inox aisi 304 da 1"1/4 , 1" 1/2 , 2" e
il quadro di comando remoto con timer diventano indispensabili accessori per il coretto funzionamento degli abbattitori soprattutto nei casi quando non vi è la possibilità, la comodità o la sicurezza che la macchina abbattitore di fuliggine venga scaricato tutti i giorni, o quando si chiede un lavoro continuo dell’abbattitore di 15 -24 ore.
