AH200 | Abbattitore di Fuliggine per Forni a Legna, Stufe a Pellet e Piccole Caldaie
Scopri l’AH200, abbattitore di fuliggine e grassi compatto ad acqua, progettato per forni a legna, stufe a pellet e piccole caldaie. Garantisce massima efficienza di abbattimento, installazione semplice e costi di gestione ridotti.

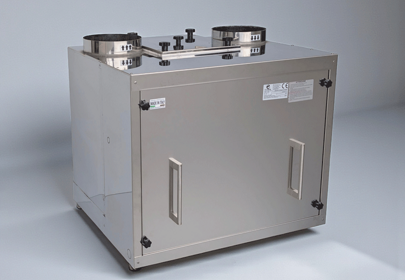

AH 200
– Descrizione tecnica e vantaggi strutturali
L’AH 200 è un abbattitore progettato per piccoli impianti a legna o biomassa dove si voglia garantire un’alta efficienza di depurazione con il minimo ingombro. È indicato per stufe domestiche, forni a legna con 2–4 pizze e caldaie fino a 50 kW. La sua struttura in acciaio inox AISI 304 assicura robustezza e durata anche in ambienti umidi o all’esterno (con copertura opzionale).
Il sistema di lavaggio è basato su una tecnologia brevettata con doppio stadio: due sezioni interne in cui l’acqua nebulizzata attraversa i fumi in ingresso, abbattendo la fuliggine e il particolato fine. Gli ugelli a cono pieno in acciaio inox sono disposti su due livelli, garantendo un’azione combinata di separazione e lavaggio. L’acqua viene riciclata all’interno di un serbatoio da 35 litri, con un circuito alimentato da una pompa da 190 watt, calibrata per garantire efficienza e risparmio energetico.
Tutti i componenti sono ispezionabili, e la manutenzione è facilitata da scarico frontale con rubinetto o valvola automatizzata opzionale.
Caratteristica | Valore |
|---|---|
| Dimensioni (L×P×H) | 670 × 480 × 850 mm |
| Peso (vuoto / in funzione) | 85 kg / 120 kg |
| Portata d’aria trattata | fino a 650 m³/h |
| Capacità serbatoio acqua | 35 litri |
| Consumo d’acqua (in ricircolo) | 4,5 litri/min |
| Pompa | 190 W (ottimizzata per uso continuo) |
| Rumorosità | < 70 dB(A) |
| Materiali | Acciaio inox AISI 304 |
| Ugelli | Cono pieno, disposti a spirale |
| Certificazioni | CE, IMQ (doppia certificazione) |
Scheda Tecnica
Manuale d'uso
– Funzionamento pratico e applicazioni reali
L’AH 200 è un sistema silenzioso (<70 dB(A)), perfetto per abitazioni, piccoli laboratori o locali commerciali con scarichi a parete o in zone dove è richiesto un trattamento efficace senza canna fumaria verticale fino al tetto.
In fase di esercizio, l’abbattitore è in grado di ridurre oltre il 95% della fuliggine, trattenendo efficacemente anche composti come CO (monossido di carbonio), NOx e particelle volatili. I test dimostrano anche un’azione significativa sulla riduzione degli odori provenienti dalla combustione della legna o della biomassa.
È compatibile con sistemi di filtrazione a valle o con evacuazione diretta, ed è facilmente integrabile grazie a tre connessioni semplici: ingresso fumo, uscita trattata, ingresso acqua.
Può essere installato su forni artigianali, stufe a pellet, termocamini e caldaie compatte, sia per uso residenziale che per piccoli impianti professionali.
È disponibile anche il modulo opzionale per l’abbattimento della CO₂ con tecnologia CarbonFree‑CF19K.
Accessori disponibili
Valvola di scarico automatica
Copertura inox per uso esterno parziale
Sifone antisifone per scarico acque
Filtro meccanico ingresso acqua
Modulo opzionale CarbonFree CF19K
Timer settimanale per gestione automatizzata
Valvola di ingresso elettromagnetica
🟫 Applicazioni comuni
Pizzerie con forno da 2–4 pizze
Abitazioni con stufa a legna o camino aperto
Locali pubblici con forni compatti o barbecue interni
Laboratori artigiani con caldaia a pellet
Piccoli impianti in zone senza canna fumaria verticale
🟦 Domande frequenti (FAQ)
❓ Quanto spesso va scaricata l’acqua?
In media ogni 1–3 giorni, a seconda dell’uso. Il serbatoio contiene 35 litri.
❓ Si può installare all’esterno?
Sì, con la copertura inox opzionale è adatto anche a terrazze e locali parzialmente esposti.
❓ Ha bisogno di manutenzione frequente?
No, solo una pulizia degli ugelli ogni 2–3 mesi e lo scarico dei fanghi.
❓ È rumoroso?
No, funziona sotto i 70 decibel. Non disturba né in casa né in negozio.
❓ È compatibile con canna fumaria esistente?
Sì, purché sia in acciaio inox aisi 316 e di tenuta stagna o materiale idoneo.
Dimensioni imballo e peso
Larghezza: 790 mm
Profondità: 610 mm
Altezza H: 820 mm
Peso: 50 kg
Dimensioni imballo e peso
